Опишем только самый популярный способ маркировки плёночных конденсаторов.
В случае другого типа маркировки или невозможности разобраться самостоятельно отправьте качественное фото на электронную почту: info@otron.ru нашим специалистам

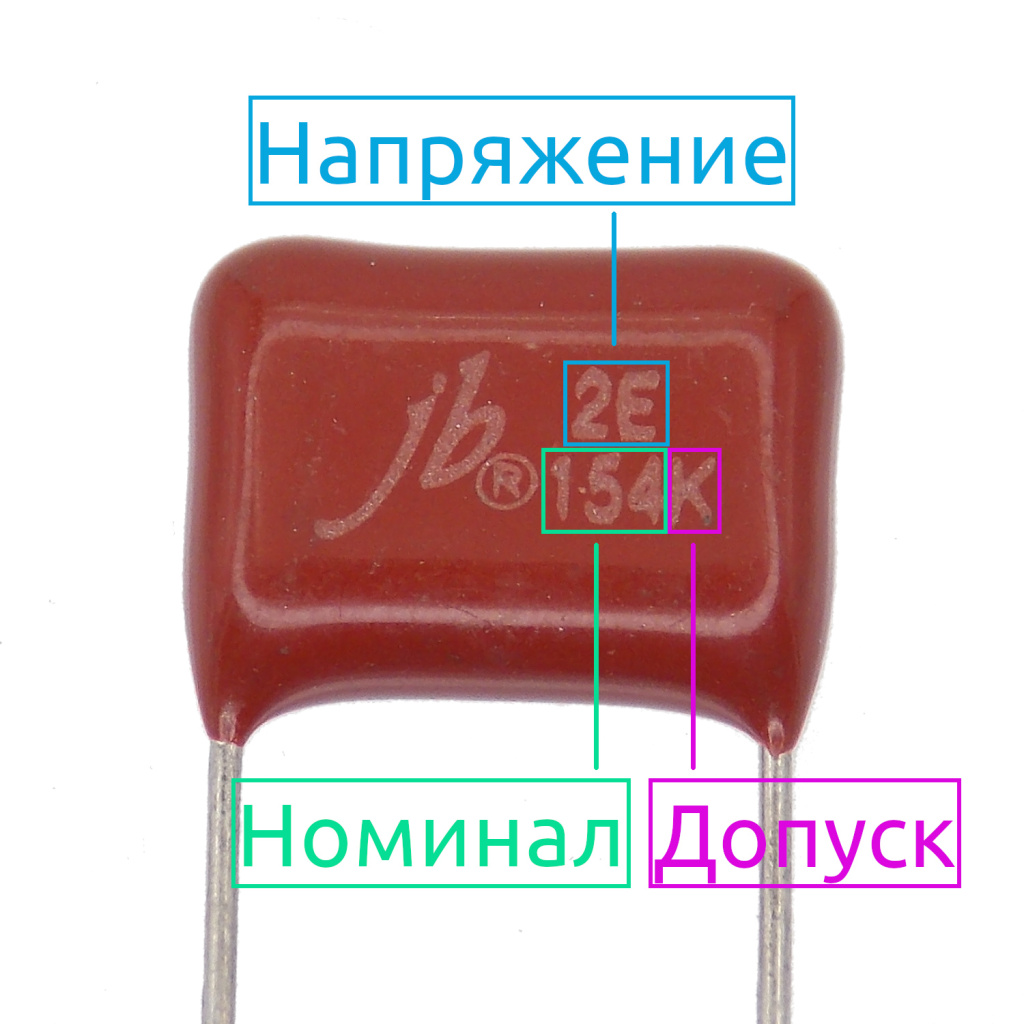

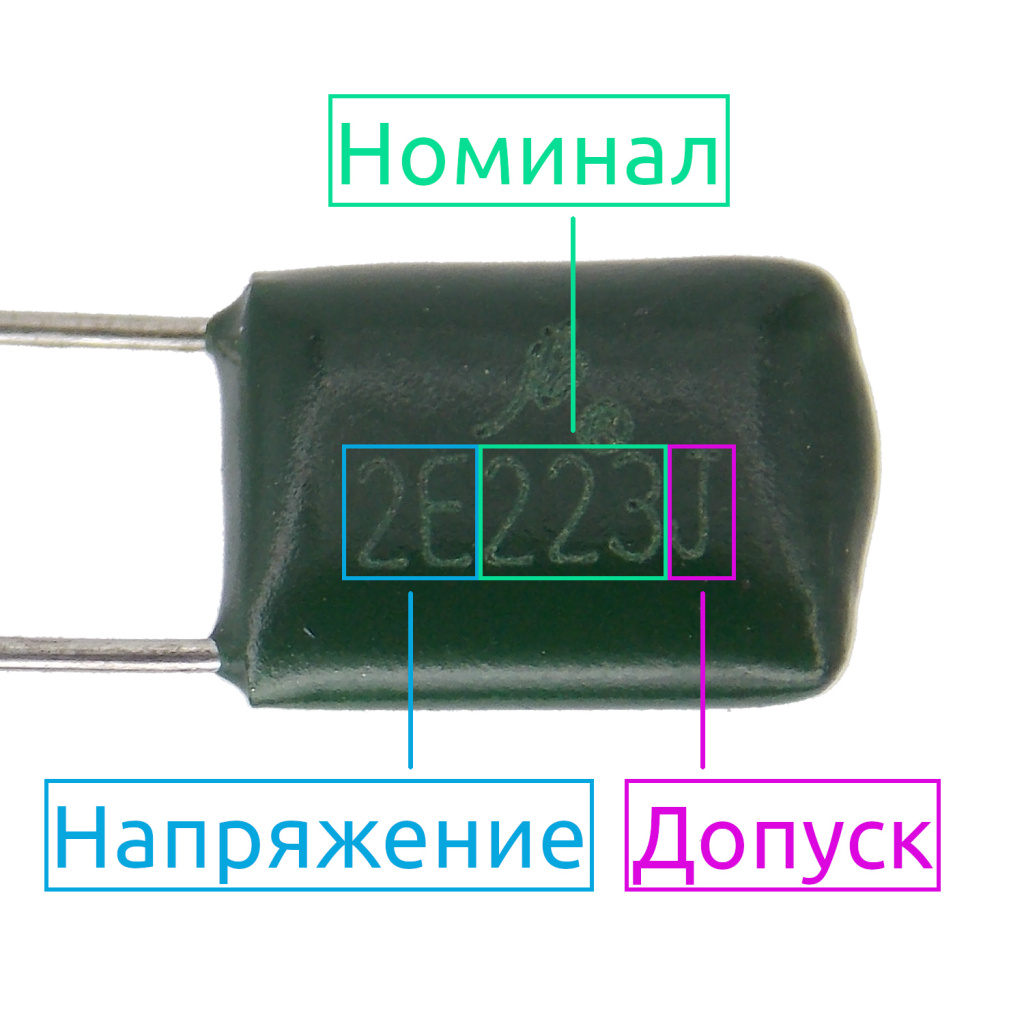

Пример маркировки
Номинал
| Код | Пикофарад | Нанофарад | Микрофарад |
| 010 | 1 pF | 0.001 nF | 0.000001 uF |
| 1R5 | 1.5 pF | 0.0015 nF | 0.0000015 uF |
| 2R2 | 2.2 pF | 0.0022 nF | 0.0000022 uF |
| 3R3 | 3.3 pF | 0.0033 nF | 0.0000033 uF |
| 3R9 | 3.9 pF | 0.0039 nF | 0.0000039 uF |
| 4R7 | 4.7 pF | 0.0047 nF | 0.0000047 uF |
| 5R6 | 5.6 pF | 0.0056 nF | 0.0000056 uF |
| 6R8 | 6.8 pF | 0.0068 nF | 0.0000068 uF |
| 8R2 | 8.2 pF | 0.0082 nF | 0.0000082 uF |
| 100 | 10 pF | 0.01 nF | 0.00001 uF |
| 150 | 15 pF | 0.015 nF | 0.000015 uF |
| 220 | 22 pF | 0.022 nF | 0.000022 uF |
| 330 | 33 pF | 0.033 nF | 0.000033 uF |
| 470 | 47 pF | 0.047 nF | 0.000047 uF |
| 560 | 56 pF | 0.056 nF | 0.000056 uF |
| 680 | 68 pF | 0.068 nF | 0.000068 uF |
| 820 | 82 pF | 0.082 nF | 0.000082 uF |
| 101 | 100 pF | 0.1 nF | 0.0001 uF |
| 121 | 120 pF | 0.12 nF | 0.00012 uF |
| 131 | 130 pF | 0.13 nF | 0.00013 uF |
| 151 | 150 pF | 0.15 nF | 0.00015 uF |
| 181 | 180 pF | 0.18 nF | 0.00018 uF |
| 221 | 220 pF | 0.22 nF | 0.00022 uF |
| 331 | 330 pF | 0.33 nF | 0.00033 uF |
| 471 | 470 pF | 0.47 nF | 0.00047 uF |
| 561 | 560 pF | 0.56 nF | 0.00056 uF |
| 681 | 680 pF | 0.68 nF | 0.00068 uF |
| 751 | 750 pF | 0.75 nF | 0.00075 uF |
| 821 | 820 pF | 0.82 nF | 0.00082 uF |
| 102 | 1000 pF | 1 / 1n / 1 nF | 0.001 uF |
| 152 | 1500 pF | 1.5 / 1n5 / 1.5 nF | 0.0015 uF |
| 202 | 2000 pF | 2 / 2n / 2 nF | 0.002 uF |
| 222 | 2200 pF | 2.2 / 2n2 / 2.2 nF | 0.0022 uF |
| 332 | 3300 pF | 3.3 / 3n3 / 3.3 nF | 0.0033 uF |
| 472 | 4700 pF | 4.7 / 4n7 / 4.7 nF | 0.0047 uF |
| 502 | 5000 pF | 5 / 5n / 5 nF | 0.005 uF |
| 562 | 5600 pF | 5.6 / 5n6 / 5.6 nF | 0.0056 uF |
| 682 | 6800 pF | 6.8 / 6n8 / 6.8 nF | 0.0068 uF |
| 103 | 10000 pF | 10 / 10n / 10 nF | 0.01 uF |
| 153 | 15000 pF | 15 / 15n / 15 nF | 0.015 uF |
| 223 | 22000 pF | 22 / 22n / 22 nF | 0.022 uF |
| 333 | 33000 pF | 33 / 33n / 33 nF | 0.033 uF |
| 473 | 47000 pF | 47 / 47n / 47 nF | 0.047 uF |
| 683 | 68000 pF | 68 / 68n / 68 nF | 0.068 uF |
| 104 | 100000 pF | 100 / 100n / 100 nF | 0.1 uF |
| 154 | 150000 pF | 150 / 150n / 150 nF | 0.15 uF |
| 204 | 200000 pF | 200 / 200n / 200 nF | 0.20 uF |
| 224 | 220000 pF | 220 / 220n / 220 nF | 0.22 uF |
| 334 | 330000 pF | 330 / 330n / 330nF | 0.33 uF |
| 474 | 470000 pF | 470 / 470n / 470nF | 0.47 uF |
| 684 | 680000 pF | 680 nF | 0.68 uF |
| 105 | 1000000 pF | 1000 nF | 1.0 uF |
| 155 | 1500000 pF | 1500 nF | 1.5 uF |
| 205 | 2000000 pF | 2000 nF | 2.0 uF |
| 225 | 2200000 pF | 2200 nF | 2.2 uF |
| 335 | 3300000 pF | 3300 nF | 3.3 uF |
| 475 | 4700000 pF | 4700 nF | 4.7 uF |
| 685 | 6800000 pF | 6800 nF | 6.8 uF |
| 106 | 10000000 pF | 10000 nF | 10 uF |
| 156 | 15000000 pF | 15000 nF | 15 uF |
| 206 | 20000000 pF | 20000 nF | 20 uF |
| 226 | 22000000 pF | 22000 nF | 22 uF |
| 336 | 33000000 pF | 33000 nF | 33 uF |
| 476 | 47000000 pF | 47000 nF | 47 uF |
| 686 | 68000000 pF | 68000 nF | 68 uF |
| 107 | 100000000 pF | 100000 nF | 100 uF |
| 337 | 330000000 pF | 330000 nF | 330 uF |
| 477 | 470000000 pF | 470000 nF | 470 uF |
| 687 | 680000000 pF | 680000 nF | 680 uF |
| 108 | 1000000000 pF | 1000000 nF | 1000 uF |
Напряжение (Вольт постоянного напряжения VDC)
| Код | Напряжение | Код | Напряжение | |
| 0E | 2.5В | 2F | 315В | |
| 0G | 4.0В | 2V | 350В | |
| 0L | 5.5В | 2G | 400В | |
| 0J | 6.3В | 2W | 450В | |
| 1A | 10В | 2J | 630В | |
| 1C | 16В | 2I | 650В | |
| 1D | 20В | 2K | 800В | |
| 1E | 25В | 3A | 1000В | |
| 1V | 35В | 3L | 1200В | |
| 1G | 40В | 3B | 1250В | |
| 1H | 50В | 3N | 1500В | |
| 1J | 63В | 3C | 1600В | |
| 1M | 70В | 3D | 2000В | |
| 1U | 75В | 3E | 2500В | |
| 1K | 80В | 3F | 3000В | |
| 2A | 100В | 3G | 4000В | |
| 2Q | 110В | 3H | 5000В | |
| 2B | 125В | 3I | 6000В | |
| 2C | 160В | 3J | 6300В | |
| 2Z | 180В | 3U | 7500В | |
| 2D | 200В | 3K | 8000В | |
| 2P | 220В | 4A | 10000В | |
| 2E | 250В | 4N | 15000В |
Допуск(оклонение, толерантность)
|
Код |
Отклонение |
|
Код |
Отклонение |
|
D |
0.5pF |
|
K |
10% |
|
F |
1% |
|
M |
20% |
|
G |
2% |
|
P |
+100%/-0% |
|
H |
3% |
|
Z |
+80%/-20% |
|
J |
5% |
|
|
